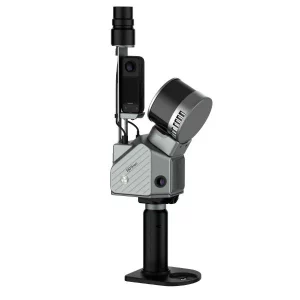

Escáner LIDAR móvil TRION S1 FJDynamics

Principales Características Técnicas

Sistema Escáner móvil 3D desarrollado y fabricado por la empresa FJ Dynamics, modelo TRION S1 con capacidad de escanear, posicionarse y localizar en tiempo real el mapeo de nube densa de puntos con precisión centimétrica mediante técnica SLAM.

Un nuevo modo de Escanear y modelar el entorno 3D

El producto, FJD Trion S1,  ofrece una nueva forma de escanear el mundo con facilidad. Impulsado por su tecnología SLAM, puede capturar rápidamente escaneos de alta calidad en tiempo real del entorno, ya sea en interiores, exteriores o subterráneos o donde no se consigue el posicionamiento por GPS . De este modo, FJD Trion S1  consigue de modo rápido y sencillo realizar escaneos con precisión a nivel del centímetro y es la mejor alternativa , sobre todo,  en entornos donde el posicionamiento por GPS se encuentra vedado u obstruido.

Tan versátil como portátil.

Diseño ligero para facilitar su transporte. Visualización de nubes de puntos en tiempo real y procesamiento SLAM.

Escenarios y aplicaciones diversas.

FJD Trion S1 , por su versatilidad , se puede aplicar a diversos escenarios, incluido el modelado de información de construcción (BIM), topografía y mapeo, conservación del patrimonio, medición de pilotes, medición de volumen, topografía forestal, etc. Todo lo que necesita hacer es simplemente sostener el escáner con la mano mientras camina o se desplaza en cualquier vehículo. Por ejemplo alrededor o en el interior de un edificio durante unos minutos, después de lo cual recibe como resultado un mapa 3D de alta precisión. Inmediatamente, permite ver,  descargar , procesar y comparar las nubes de puntos en tiempo real, incluso en un terminal móvil directamente en el terreno.

La nueva modalidad: Relevamiento de nube densa  GO & Scan.

Imagínese cuánto tiempo puede llevar usar numerosas configuraciones estáticas de los sistemas de escaneo estático basados en trípodes para mapear edificios, sitios de construcción, instalaciones interiores, áreas al aire libre, etc. Con LIDAR de mapeo SLAM, las cosas se vuelven mucho más fáciles. Simplemente puede caminar por el sitio y crear un mapa 3D de alta precisión a medida que se mueve. Sin la necesidad de realizar levantamientos manuales, es varias veces más rápido recopilar los datos y también mejorar productividad ahorrando tiempo y  dinero.

Además, el peso ligero del escáner LiDAR le permite llevar el dispositivo de mapeo SLAM a todas partes y mapear cualquier cosa en cualquier momento. Con un peso de solo 1,8 kg, el escáner LiDAR 3D FJD Trion S1 puede ser tan versátil como portátil, ya que se puede llevar en la mano y en una mochila, a bordo de drones, automóviles o barcos. Tanto para principiantes como para profesionales, este escáner fácil de transportar permite medir diferentes entornos y obtener mapas 3D de alta calidad según sea necesario.

El mapeo go-and-scan le permite medir varios entornos con alta eficiencia. El escáner LiDAR Trion S1 permite llegar a algunos espacios cerrados o entornos difíciles donde el GPS no funciona, y puede escanearlos simplemente portándolo a mano. El sistema de mapeo LiDAR 3D FJD Trion S1 se basa en barrido de luz láser en lugar de GPS. Significa que en lugares donde la señal GPS está bloqueada por obstáculos o donde los equipos grandes no pueden ingresar, aún puede usar el escáner portátil LiDAR SLAM para recopilar los datos más rápidos y precisos.

Nubes de puntos 3D de alta precisión para profesionales

En contraste con el mapeo tradicional, las nubes de puntos creadas a partir de SLAM por los escáneres escáner LiDAR Trion S1 brindan más funciones y detalles de textura a sus modelos LIDAR 3D. El rayo láser del escáner crea ángulos verticales y horizontales y calcula una posición de coordenadas 3D X, Y y Z para cada punto dentro del entorno. Todas estas nubes de puntos se pueden transformar en modelos 3D digitales que le brindan más detalles de sus objetos. Cuanto más densos son los puntos, más detalles revelan.

Con 320.000 puntos por segundo, 16 sensores y una precisión de 0,8-2 cm, FJD Trion S1 le permite capturar medidas precisas dentro de una capacidad de alcance de 120 m. El campo de visión horizontal del FJD Trion S1 es de 270°, mientras que el campo de visión vertical es de 360° completos.

El método de recopilación de datos “caminar y escanear” redefine las formas de mapear el mundo que te rodea. Por ejemplo, en arquitectura, los escáneres portátiles SLAM reducen los tiempos de revisión del lugar y generan modelos virtuales en tiempo real con alta precisión mientras recorre el sitio. Se generarán millones de nubes de puntos 3D después de solo decenas de minutos de escaneos. Estos puntos se pueden aplicar a aplicaciones BIM, medición, visualización, animación y renderizado.

Suministrado con Software de Campo y Oficina .  Trion Scan y Point Cloud Studio

El sistema se completa con el software de nube de puntos FJD 3D, que admite rastrear la ruta de la nube de puntos en tiempo real y procesar los datos en diferentes dispositivos fácilmente.

Por un lado Trion Scan, el software para dispositivos móviles de visualización en tiempo real de nubes de puntos 3D que  le permite rastrear las nubes de puntos en tiempo real y administrar el archivo de proyecto escaneado dondequiera que vaya.

Por otro lado,  Trion Metahub, el software de escritorio para posprocesamiento de nubes de puntos, puede administrar y modificar su proyecto de datos de puntos densos con facilidad y muy poco esfuerzo. Esta plataforma fácil de usar le permite:

• Filtrar las fuentes de ruido y colorea las nubes de puntos
• Corregir / Ajustar puntos de la nube, detectar y mapear sombras.

Convertir coordenadas y realizar el registro o ajuste automático de planos

• Clasificar nubes de puntos, producir imágenes en planta o 2D* y construir modelos 3D* .
