Drone Multirotor Profesional CHCNAV X500

Principales Características Técnicas

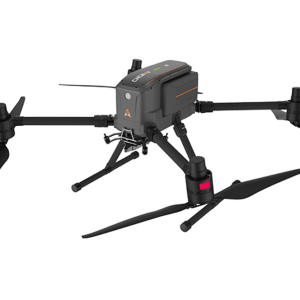

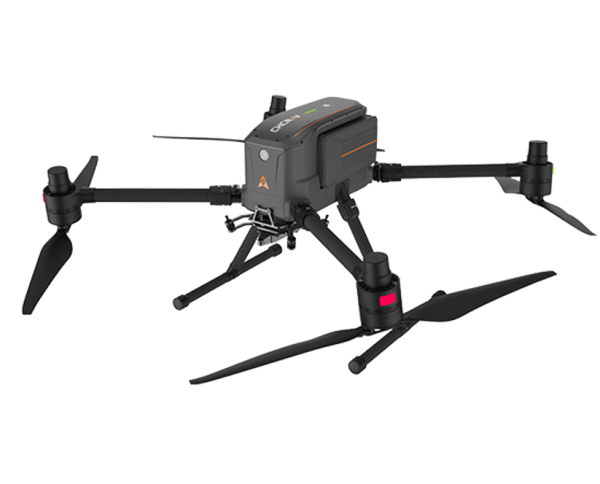

El CHCNAV X500 es un quadcopter industrial robusto, fabricado con una estructura de fibra de carbono de alta densidad y un diseño de brazos con liberación rápida. Su ingeniería avanzada integra sistemas críticos de posicionamiento, seguridad activa y autonomía extendida en una única plataforma adaptada para condiciones de alta exigencia.

Acceso para Ver video del producto

Autonomía y Eficiencia Operativa: Ofrece hasta 58 minutos de tiempo de vuelo máximo sin carga útil. Al estar equipado con los sensores LiDAR pesados de CHCNAV, mantiene una autonomía real en campo de entre 45 y 52 minutos de operación continua por salida, optimizando el rendimiento por jornada laboral.

• Gran Capacidad de Carga Útil: Admite un peso máximo de payload de hasta 5.0 kg, permitiendo la integración simultánea de hasta tres cargas útiles o sensores concurrentes si la misión de adquisición de datos así lo requiere (LiDAR, cámaras fotogramétricas, sensores térmicos, etc.).
• Enlace de Comunicación de Largo Alcance: Sistema avanzado de transmisión de datos y video digital en HD con un rango de cobertura operativa de hasta 20 km de distancia con optimización automática de frecuencias para entornos con alta interferencia electromagnética.
• Estación de Control Terreno EC10: Controlador remoto profesional equipado con una gran pantalla táctil integrada de 10.1 pulgadas con sistema operativo Android, resolución de 1920×1200 y un brillo ultra-alto de 1000 nits para garantizar visibilidad directa en campo bajo luz solar extrema. Cuenta con una batería de larga duración de hasta 5 horas continuas.
• Navegación Centimétrica y Redundancia de Vuelo: Integra un sistema de posicionamiento GNSS de constelación completa con RTK de alta precisión (centimétrica en tiempo real) y triple respaldo de unidades de medición inercial (IMU), respaldado por el sistema de control de vuelo de última generación CHC Autopilot probado con éxito en más de 100,000 misiones seguras.
• Seguridad Activa y Evitación de Obstáculos: Incorpora un radar frontal de ondas milimétricas capaz de detectar cables de alta tensión, árboles y estructuras a una distancia de hasta 80 metros, operando en conjunto con un sistema de posicionamiento visual vSLAM para permitir aterrizajes automatizados de alta precisión (desviación inferior a 10 cm), inclusive sobre plataformas o embarcaciones en movimiento.
• Protección Ambiental de Grado Industrial (IP55): Diseño de fuselaje hermético protegido contra el polvo y chorros de agua a presión. Esto permite que el dron opere de manera confiable en entornos hostiles con temperaturas de operación que oscilan entre los -20°C y los +50°C.
• Energía Ininterrumpida por Intercambio en Caliente (Hot-Swap): Equipado con un sistema de baterías duales inteligentes B10 (Li-ion de ~470 Wh cada una) con soporte de conmutación en caliente. El operador puede reemplazar las baterías de forma secuencial sin necesidad de apagar la electrónica interna o reiniciar el plan de vuelo.
• Estación de Carga Inteligente BS10: Estación multicanal de 1000W con refrigeración activa que permite la gestión avanzada de las baterías de terreno, logrando ciclos de carga rápida del 20% al 90% en un tiempo óptimo de 40 minutos.
• Planificación de Misiones con SmartGo: Software avanzado de estación de tierra que facilita la programación autónoma de rutas en misiones BVLOS (más allá de la línea de vista), con plantillas preconfiguradas para mapeo rectangular, polígonos, pasillos/franjas (strip-mapping) y escaneo de fachadas verticales.

Sistemas Homologados de Captura de Imágenes y Sensores LiDAR

La plataforma aérea CHCNAV X500 se complementa de forma exclusiva con sensores LiDAR e imágenes de la serie AlphaAir de CHCNAV. Esto asegura un flujo de trabajo digital completamente integrado de extremo a extremo (“end-to-end”) mediante los paquetes de software de post-procesamiento cinemático y ajuste de franjas CHCNAV CoPre y CoProcess, eliminando la dependencia de plataformas de software costosas de terceros.

 CHCNAV AlphaAir 9 (AA09) – Escáner LiDAR de Alta Densidad y Penetración

Es un sistema LiDAR aerotransportado ligero y compacto de calidad topográfica, optimizado para misiones de mapeo de corredores, catastro de alta precisión y modelado del relieve.

• Exactitud Geométrica Absoluta: Logra una precisión absoluta de 2 a 5 cm RMS en los componentes horizontal y vertical tras el post-procesamiento de la trayectoria, y una precisión repetida de rango de 5 mm a 150 m de altura de vuelo.
• Medición Masiva de Puntos: Sensor de espejo en rotación continua (250 líneas de escaneo por segundo) con una tasa de medición efectiva de hasta 500,000 puntos por segundo y un rango de medición máximo de 600 metros de distancia.
• Capacidad de Retornos Múltiples (Hasta 6 Ecos): Diseñado específicamente para penetrar vegetación densa y follaje espeso en zonas boscosas, facilitando la extracción precisa del terreno natural para la generación de Modelos Digitales de Terreno (DTM).
• Cámara RGB Métrica Integrada: Incorpora un sensor óptico de alta resolución de 26 MP calibrado de fábrica que permite capturar de forma sincronizada imágenes fotogramétricas para la colorización fotorrealista de la nube de puntos y la reconstrucción automatizada de mallas 3D.
• Especificaciones Físicas y de Protección: Peso ultra-ligero de 1.45 kg que minimiza el consumo energético de la aeronave, carcasa sellada con clasificación IP64 y almacenamiento integrado de alta velocidad de 512 GB.

2. CHCNAV AlphaAir 6 (AA06) – Sistema LiDAR Insignia de Largo Alcance (Configuración Opcional)

Constituye la solución de gama alta para levantamientos aéreos de gran envergadura a altas altitudes operativas. Su tecnología avanzada permite modelar relieves con desniveles topográficos extremos y grandes extensiones territoriales en una sola jornada.

• Rango Ultra Extendido: Incorpora un núcleo láser de nueva generación con un rango de medición máximo de hasta 2,100 metros (al 80% de reflectividad) y 960 metros (al 10% de reflectividad), optimizado para vuelos estables a altitudes de 100 a 600 metros AGL.
• Tasa de Pulsos Masiva: Escáner prismático de largo alcance con una frecuencia de escaneo de hasta 2,000,000 de pulsos por segundo y un campo de visión (FOV) angularde 90°. Registra densidades de hasta 220 puntos/m2 a 120 m AGL.
• Procesamiento Waveform de 5a Generación: Implementa tecnología de procesamiento RWP multifrecuencia en tiempo real, admitiendo hasta 16 retornos múltiples para una separación extrema de elementos verticales y discriminación del terreno bajo copas de árboles hiper-densas.
• Cámara Profesional Conmutable (25 MP / 100 MP): Sensor CMOS de formato 4/3 de pulgada que permite conmutar dinámicamente según la misión: modo de 25 MP optimizado para alta sensibilidad en condiciones de baja luminosidad a baja altura, y modo de 100 MP para cumplir con requerimientos estrictos de tamaño de píxel en el suelo (GSD) en vuelos de gran altitud.
• Máxima Productividad Aérea: Peso de solo 1.35 kg que habilita hasta 50 minutos de tiempo de vuelo efectivo y una capacidad de cobertura de hasta 15 km2 por misión aérea
