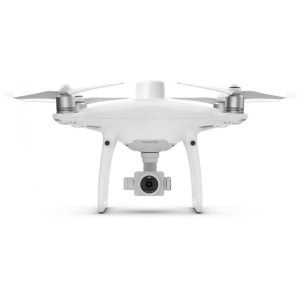

Drone DJI Phantom 4 RTK

Principales Características Técnicas



Sistema drone multirotor desarrollado y fabricado por la empresa CHINA DJI, el modelo Phantom 4 RTK  fue diseñado teniendo en cuenta los requisitos del mercado de topografía y mapeo cartográfico brindando una solución compacta con una cámara de alta resolución y la capacidad de capturar datos RTK/PPK con precisión de centímetros. (con base GNSS opcional).



Posicionamiento de precisión centimétrica



El Phantom 4 RTK incluye un módulo RTK completamente integrado que proporciona información de posición a nivel centimétrico en tiempo real, para obtener una precisión absoluta en la metainformación de la imagen. Justo al lado del receptor RTK se encuentra un módulo GNSS redundante gracias al que es posible mantener la estabilidad del vuelo en lugares con mala recepción de señal, como ciudades densamente pobladas. La combinación de estos dos módulos permite al Phantom 4 RTK optimizar la seguridad del vuelo y, a la vez, garantizar que se consigue una información lo más precisa posible para complejas tareas de prospección, cartografía e inspección.

El Phantom 4 RTK se adapta a cualquier flujo de trabajo. Puede conectar su sistema de posicionamiento a la estación móvil D-RTK 2, a NTRIP (Network Transport of RTCM via Internet Protocol) mediante un accesorio 4G o una red local Wi-Fi, o almacenar la información de satélite para utilizarla en PPK (Posprocesado cinemático).





Geoetiquetado en tiempo preciso con TimeSync



El sistema TimeSync ha sido creado para sincronizar continuamente el controlador de vuelo, la cámara y el módulo RTK, para aprovechar así los módulos de posicionamiento del Phantom 4 RTK al máximo. Además, TimeSync garantiza que todas las fotos utilizarán las metainformación más precisa y fija los datos de posicionamiento al centro óptico del objetivo. Esto permite optimizar los resultados de los métodos fotogramétricos y que la imagen consiga un nivel de precisión centimétrico.





Imagen Optimizada

Captura una imagen de óptima calidad con su sensor CMOS de 1 pulgada y 20 megapíxeles. Gracias a su obturador mecánico el Phantom 4 RTK puede moverse y capturar imágenes sin que aparezca distorsión del obturador, por lo que tanto las misiones de cartografía como la captura corriente de datos pueden realizarse de forma fluida. Al tener una alta resolución, el Phantom 4 RTK puede lograr un tamaño del píxel del suelo (GSD, por sus siglas en inglés) de 2.74 cm a 100 m de altitud.Para que el Phantom 4 RTK puede ofrecer una precisión sin comparación, todos los objetivos pasan por un riguroso proceso de calibración en el que se miden las distorsiones radiales y tangenciales del objetivo. Estas medidas se almacenan en la metainformación de cada imagen para que el software de postprocesado pueda realizar ajustes personalizados para cada usuario.



Diseñado para topografos

El DJI Phantom 4 RTK ofrece varios modos de control y tecnologías complementarias con las que se pueden conseguir resultados profesionales para topografía con alta eficiencia.



Aplicación de control y planificación de vuelo

La aplicación DJI GS RTK instalada en su radio controlador con pantalla incorporada facilita un sistema de control optimizado para misiones de topografía y de recogida de datos para otros usos.



La aplicación GS RTK da a los pilotos gran flexibilidad a la hora de controlar el Phantom 4 RTK. Dispone de varios modos de planificación de vuelo, como Fotogrametría (2D y 3D), Trayectoria, Altura constante, Segmentación de áreas*, entre otros. Se pueden importar también los archivos en formato KML o KMZ para optimizar el flujo de trabajo de tus misiones.



Con la pantalla ultrabrillante de 5.5 pulgadas en HD integrada, los pilotos podrán visualizar y planificar sus misiones con claridad.



Sistema de transmisión OcuSync

Transmisión de imagen en HD estable y fiable con un alcance de ** 7 km, ideal para cartografiar zonas extensas.

(** 7 km Sin obstáculos, sin interferencias, según las normas de la FCC. El alcance de la transmisión depende de la potencia y la resiliencia de la señal de radio. Se debe volar  tu dron siempre dentro de la línea de visión salvo estar autorizado en contrario ).

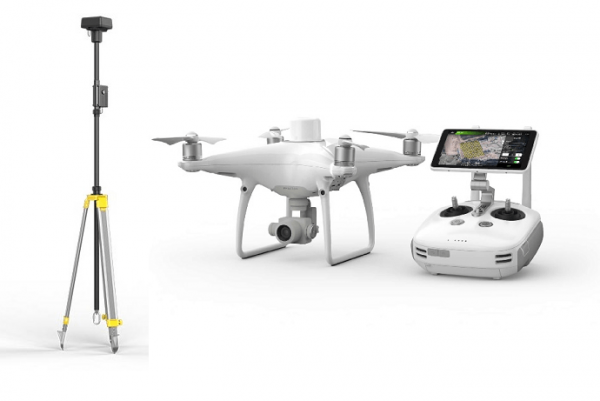

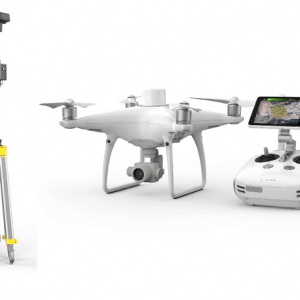

Compatibilidad plena con Base correctora GNSS D-RTK 2

Complementa las misiones de tu Phantom 4 RTK con la estación móvil D-RTK 2 y consigue datos de posición relativa del dron en tiempo real para formar una solución de prospección precisa. También puedes usarlo como un explorador RTK para conseguir coordenadas precisas. El robusto diseño de la estación móvil y su sistema de transmisión OcuSync 2.0 garantizan una recopilación de datos de precisión centimétrica con tu Phantom 4 RTK en toda situación.
